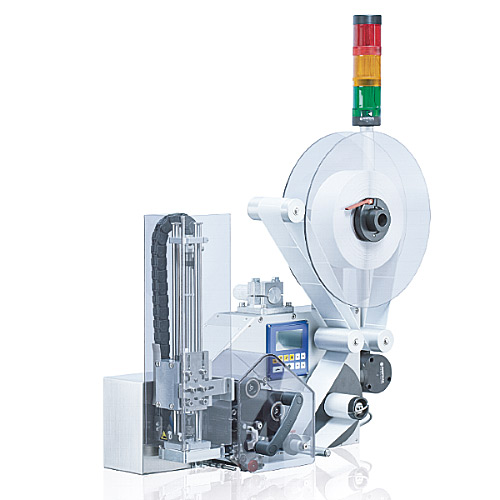

Print & Apply ILX 54/12

  • Für großes Druckaufkommen
  • Druckkopf: FlatType
  • Linker und rechter Anbau möglich
  • Schnittstellen: Seriell, parallel, USB, Ethernet
  • Auflösung 300 dpi
  • Druckbreite bis 54 mm
  • Länge 15 mm bis 3000 mm
  • Geschwindigkeit bis 300 mm/s

Made in Germany

Die Druckmodule der Carl Valentin GmbH sind Made in Germany. Sie sind das Ergebnis einer ausgefeilten Konstruktion und innovativen Produktion mit höchstem Qualitätsanspruch.

Robust und langlebig im industriellen Einsatz

Optimal auf die Bedürfnisse und Anforderungen in der industriellen Fertigung ist das ILX Druckmodul abgestimmt. Mit seiner unempfindlichen Bauweise eignet es sich auch für anspruchsvolle Bedingungen. Ausgerüstet mit den gängigsten Schnittstellen lässt sich der ILX zudem einfach und komfortabel in Ihre IT-Infrastruktur integrieren. Optimal ergänzt wird der ILX durch die direkte Anbindung einer Applikatoreinheit (APX 7000) oder eines Spendemoduls (WMX). Somit wird eine bedarfsorientierte, flexible Kennzeichnung in Echtzeit ermöglicht.

Bildergalerie ILX

Optional erhältliches Zubehör: Spendemodule WMX

  • Rechte/linke Ausführung
  • Flexible Wipe-on Etikettierung
  • Spendemodul Variabel (90 Grad)
  • Spendemodul Variabel
  • Spendemodul Gefedert
  • Passend für ILX 56/8, 54/12, 80/8 und 81/12
  • Extra hohe Auflösung (300dpi) und Druckgeschwindigkeit (300mm/s)

Spendemodul Variabel 90 Grad (WMX 5015, 5115, 5215, 5315)

Das Spendemodul Variabel 90 Grad ist ein Zusatzmodul für die Drucksysteme der ILX Serie und dient der automatischen Übertragung von bedruckten Etiketten auf ein Produkt. Um die Integration der Spendemodule in einen bestehenden Produktionsablauf deutlich zu vereinfachen, kann die Spendekante höhen- und winkelunabhängig eingestellt werden. Zusätzlich kann die Höhenanpassung 90 Grad zur Druckrichtung angepasst werden. Durch diese gegebene Flexibilität kann das Drucksystem an eine in der Maschinenumgebung freie Position fix eingebaut werden.


Spendemodul Variabel (WMX 5010, 5110, 5210, 5310)

Das Spendemodul Variabel ist ein Zusatzmodul für die Drucksysteme der ILX Serie und dient der automatischen Übertragung von bedruckten Etiketten auf ein Produkt. Um die Integration der Spendemodule in einen bestehenden Produktionsablauf zu vereinfachen, kann die Spendekante höhen- und winkelunabhängig eingestellt werden. Durch diese Flexibilität kann das Drucksystem an eine in der Maschinenumgebung eingebaut werden.


Spendemodul Gefedert (WMX 5001, 5101, 5201, 5301)

Das Spendemodul Gefedert ist ein Zusatzmodul für die Drucksysteme der ILX Serie und dient der automatischen Übertragung von bedruckten Etiketten auf ein Produkt. Die Applikation der Etiketten erfolgt mit dem Wipe-On-Verfahren. Hierbei wird das bedruckte Etikett an der Spendekante des Spendemoduls vom Trägermaterial abgelöst und mit einer Andruckrolle oder Andruckbürste direkt auf das Produkt aufgebracht.


Technische Daten

Inhalte von Powr.io werden aufgrund deiner aktuellen Cookie-Einstellungen nicht angezeigt. Klicke auf die Cookie-Richtlinie (Funktionell und Marketing), um den Cookie-Richtlinien von Powr.io zuzustimmen und den Inhalt anzusehen. Mehr dazu erfährst du in der Powr.io-Datenschutzerklärung.

Downloads

Download
Bedienungsanleitung
ILX_Bedienungsanleitung.pdf
Adobe Acrobat Dokument 1.7 MB
Download
Schnellstartanleitung
ILX_Schnellstartanleitung.pdf
Adobe Acrobat Dokument 2.4 MB

Download
Schnittstellenbeschreibung
ILX_Schnittstellenbeschreibung.pdf
Adobe Acrobat Dokument 2.5 MB
Download
Ersatzteilliste
ILX_Ersatzteilliste.pdf
Adobe Acrobat Dokument 3.0 MB
Download
Serviceanleitung
ILX_Serviceanleitung.pdf
Adobe Acrobat Dokument 2.5 MB
